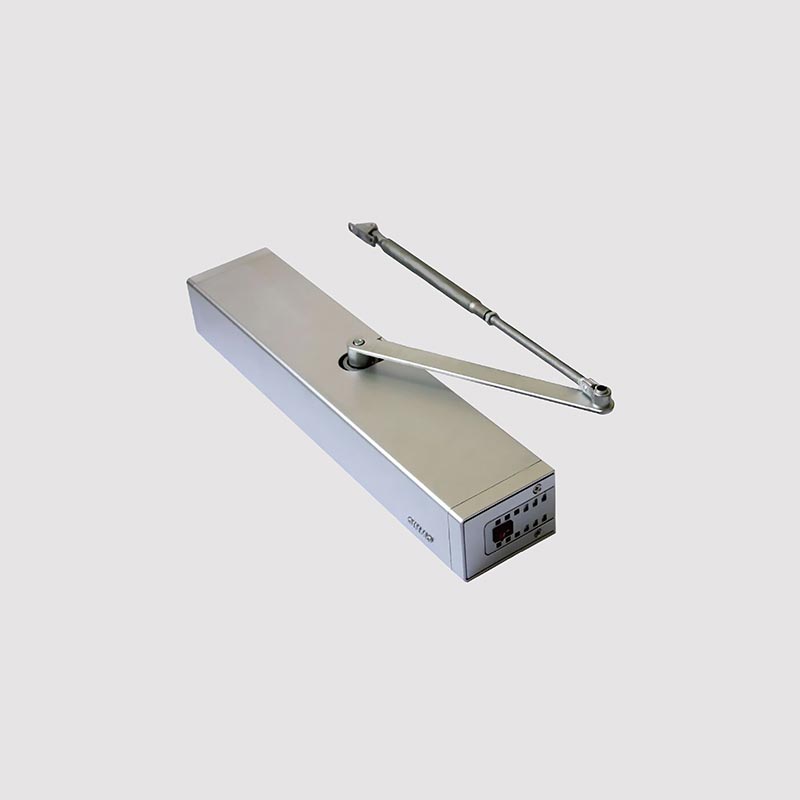

300 kg Automatická houpačka

Jak funguje 300 kg Automatic Swing Operator?

1. Spouštěcí signál: Otevření dveří lze spustit různými způsoby, jako jsou infračervené nebo mikrovlnné senzory, ruční tlačítka, systémy kontroly přístupu atd.

2. Zpracování řídicího systému: Po přijetí signálu řídicí jednotka vyhodnotí vstup, ověří, že jsou splněny podmínky pro otevření, a vydá příkaz k aktivaci systému pohonu.

3. Motorem poháněné mechanické rameno: Vysoce výkonný motor se aktivuje a pomocí redukčního mechanismu pro výstup stabilního točivého momentu uvede mechanické rameno nebo spojovací systém do pohybu.

4. Proces otevírání dvířek: Mechanické rameno tlačí dvířka, aby se otáčely kolem jejich pantů a otevíraly je do předem nastaveného úhlu. Tento proces využívá mechanismus „soft start“, který zabraňuje náhlým otřesům a zajišťuje hladké otevírání i těžkých 300 kg dveří.

5. Přidržení otevřeného stavu: Dveře zůstávají v otevřené poloze po určitou dobu, která je nastavitelná.

6. Proces automatického zavírání: Řídicí systém vydá příkaz k zavření dveří; motor obrátí směr a dveře se zavírají pomalu, aby se zabránilo bouchnutí nebo nárazu, čímž je zajištěn bezpečný provoz i u těžkých dveří.

Jaké jsou způsoby instalace pro 300kg automatický pohon otočných dveří?

Vzhledem ke specifickým požadavkům na pohon těžkých dveřních panelů klade 300kg automatický pohon otočných dveří vysoké nároky na instalační konstrukce, rozložení zatížení a prostorové uspořádání. Existují tři základní způsoby instalace, z nichž každá je vhodná pro různé architektonické podmínky, typy dveří a požadavky na design; ve fázi konzultace projektu zanalyzujeme vaši konkrétní situaci a poskytneme doporučení na míru.

I. Typ s horním závěsem

Pro pohony otočných dveří je to nejběžnější a nejflexibilnější způsob instalace. Hlavní motorová jednotka se montuje na stěnu nebo nosník přímo nad záhlavím dveří. K výstupní hřídeli motoru je na jednom konci připojeno vysoce pevné spojovací rameno, zatímco druhý konec je zavěšen na horní části dveřního křídla. Dveřní křídlo se otáčí kolem svých původních závěsů, čímž odpadá nutnost výměny stávajících dveřních čepů.

výhody:

Vhodné pro renovaci: Nevyžaduje žádnou úpravu podlahy, takže je ideální pro modernizaci stávajících budov.

Snadná údržba: Hlavní jednotka je odkrytá, což umožňuje kontrolu a opravu bez demontáže dveří.

Nižší náklady: Nevyžaduje žádné vestavěné komponenty ani složité stavební inženýrské práce.

Požadavky na instalaci:

Horní záhlaví dveří musí být vyrobeno z plného betonu nebo oceli; tenkostěnné ocelové rámování je přísně zakázáno. Světlá světlá výška musí být ≥ 2100 mm a montážní otvory pro táhlo musí být předvrtány v horní části křídla vrat.

II. Typ s horním převodem

Pokud váš projekt vyžaduje vysokou přesnost nebo vysokou úroveň vzduchotěsnosti, můžeme doporučit tento způsob instalace. Motor a redukční převodovka jsou integrovány do sestavy horního čepu. Dveřní křídlo se montuje pomocí speciálních nosných závěsů osazených do horních a spodních otočných objímek; motor přímo pohání horní otočný hřídel a tím otáčí celé křídlo vrat.

výhody:

Hladký chod: Žádné výkyvné spojovací rameno zajišťuje, že dveřní křídlo zůstane stabilní a bez viklání.

Vynikající vzduchotěsnost: Běžně se používá v čistých prostorách a laboratořích; v kombinaci s těsnícími lištami dosahuje vysokého stupně vzduchotěsnosti.

Estetická jednoduchost: Žádné odhalené spojovací rameno má za následek čistší a efektivnější vizuální vzhled.

Vynikající rozložení zatížení: Hmotnost dveří je sdílena mezi horním a spodním čepem, čímž se prodlužuje životnost pantů.

Požadavky na instalaci:

Vyžaduje vybudování nového dveřního otvoru nebo kompletní stavební renovaci stávajícího otvoru. V podlaze musí být zapuštěna základová deska pro spodní otočnou zásuvku a v horní konstrukci nosná ocelová deska. Samotné dveřní křídlo vyžaduje na míru vyřezaný středový otvor pro umístění horní otočné hřídele. K této metodě by se mělo přistupovat s opatrností u projektů renovace stávajících konstrukcí a v takových případech ji nelze doporučit.

III. Hydraulický systém v zemi

Jedná se o skryté řešení navržené pro špičková komerční prostředí a prostředí bez nadzemních konstrukčních prvků. Hydraulický válec a motor jsou integrovány do krytu zapuštěného do země; tlačná tyč vyčnívá směrem nahoru od podlahy, aby se připojila ke spodní hraně dveřního křídla, což způsobuje, že se dveře při otevírání otáčejí směrem ven ze základny.

výhody:

Zcela skryté: Nad hlavou není přítomno žádné viditelné zařízení, čímž je zachována estetická integrita fasády budovy.

Vhodné pro konstrukce bez nosníků: Ideální pro prostory se skleněnými závěsnými stěnami nebo zavěšenými sádrokartonovými stropy.

Vylepšený smysl pro příležitost: Často se používá pro vstupy do luxusních maloobchodních prodejen, muzeí a soukromých vil k vytvoření velkého slavnostního efektu.

Požadavky na instalaci:

Povrch země vyžaduje výkopové a předzapouštěcí práce; hotový povrch musí projít hydroizolační úpravou, aby se zabránilo korozi způsobené hromaděním vody. V případě poruchy je nutné zvednout přístupový kryt pro provedení údržby, což může být poměrně nepohodlné. Tento systém navíc klade přísné požadavky na rovinnost a rovinnost podlahy. Pokud váš projekt klade obzvláště vysokou prioritu na estetiku – a za předpokladu, že podmínky na místě jsou kompatibilní – tato metoda instalace slouží jako vynikající volba.

FAQ

Otázka: Jaký je zásadní rozdíl v principech ovládání mezi pohonem otočných dveří 300 kg a 150 kg modelem?

A: Základní operační logika je totožná; redundance hardwaru se však výrazně liší.

Motor: Motor v 300 kg automatickém pohonu otočných dveří se vyznačuje vyšším výkonem a silnějšími chladiči.

Materiál ozubeného kola: Jednotka o hmotnosti 300 kg vyžaduje ozubená kola přesně vyrobená výhradně z oceli, aby vydržela obrovské smykové síly.

Síla pružiny: Při vybavení funkcí zavírání dveří je vnitřní tlak vratné pružiny u pohonu otočných dveří 300 kg 2 až 3krát větší než u standardních jednotek.

Otázka: Proč se rychlost otevírání pohonu otočných dveří o hmotnosti 300 kg zdá relativně pomalá?

A: To je způsobeno řízením fyzické kinetické energie; pokud by se dveře o hmotnosti 300 kg pohybovaly příliš rychle, kinetická energie, kterou generují, by představovala značné bezpečnostní riziko.

Jednotky pro těžký provoz upřednostňují provozní stabilitu při vysokém točivém momentu – spíše než samotnou rychlost – aby zajistily schopnost okamžitého zastavení v jakémkoli bodě pohybu vrat.
